在 Istio 中实现异步消息调用跟踪

在实际项目中,除了同步调用之外,异步消息也是微服务架构中常见的一种通信方式。在本篇文章中,我将继续利用 eshop demo 程序来探讨如何通过 OpenTracing 将 Kafka 异步消息也纳入到 Istio 的分布式调用跟踪中。

eshop 示例程序结构

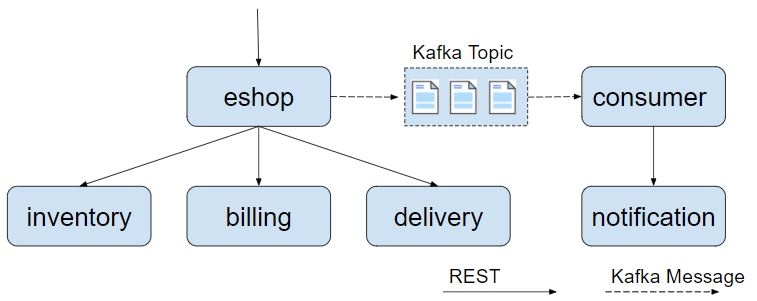

如下图所示,demo 程序中增加了发送和接收 Kafka 消息的代码。eshop 微服务在调用 inventory,billing,delivery 服务后,发送了一个 kafka 消息通知,consumer 接收到通知后调用 notification 服务的 REST 接口向用户发送购买成功的邮件通知。  ’eshop-demo.jpg’

将 Kafka 消息处理加入调用链跟踪

植入 Kafka OpenTracing 代码

首先从 github 下载代码。

git clone git@github.com:aeraki-framework/method-level-tracing-with-istio.git

可以直接使用该代码,但建议跟随下面的步骤查看相关的代码,以了解各个步骤背后的原理。

根目录下分为了 rest-service 和 kafka-consumer 两个目录,rest-service 下包含了各个 REST 服务的代码,kafka-consumer 下是 Kafka 消息消费者的代码。

首先需要将 spring kafka 和 OpenTracing kafka 的依赖加入到两个目录下的 pom 文件中。

<dependency>
	<groupId>org.springframework.kafka</groupId>
	<artifactId>spring-kafka</artifactId>
</dependency>
 <dependency>
	<groupId>io.opentracing.contrib</groupId>
	<artifactId>opentracing-kafka-client</artifactId>
	<version>${version.opentracing.kafka-client}</version>
</dependency>

在 rest-service 目录中的 KafkaConfig.java 中配置消息 Producer 端的 OpenTracing Instrument。TracingProducerInterceptor 会在发送 Kafka 消息时生成发送端的 Span。

@Bean
public ProducerFactory<String, String> producerFactory() {
    Map<String, Object> configProps = new HashMap<>();
    configProps.put(ProducerConfig.BOOTSTRAP_SERVERS_CONFIG, bootstrapAddress);
    configProps.put(ProducerConfig.KEY_SERIALIZER_CLASS_CONFIG, StringSerializer.class);
    configProps.put(ProducerConfig.VALUE_SERIALIZER_CLASS_CONFIG, StringSerializer.class);
    configProps.put(ProducerConfig.INTERCEPTOR_CLASSES_CONFIG, TracingProducerInterceptor.class.getName());
    return new DefaultKafkaProducerFactory<>(configProps);
}

在 kafka-consumer 目录中的 KafkaConfig.java 中配置消息 Consumer 端的 OpenTracing Instrument。TracingConsumerInterceptor 会在接收到 Kafka 消息是生成接收端的 Span。

@Bean
public ConsumerFactory<String, String> consumerFactory() {
    Map<String, Object> props = new HashMap<>();
    props.put(ConsumerConfig.BOOTSTRAP_SERVERS_CONFIG, bootstrapAddress);
    props.put(ConsumerConfig.GROUP_ID_CONFIG, groupId);
    props.put(ConsumerConfig.KEY_DESERIALIZER_CLASS_CONFIG, StringDeserializer.class);
    props.put(ConsumerConfig.VALUE_DESERIALIZER_CLASS_CONFIG, StringDeserializer.class);
    props.put(ConsumerConfig.INTERCEPTOR_CLASSES_CONFIG, TracingConsumerInterceptor.class.getName());
    return new DefaultKafkaConsumerFactory<>(props);
}

只需要这两步即可完成 Spring 程序的 Kafka OpenTracing 代码植入。下面安装并运行示例程序查看效果。

安装 Kafka 集群

示例程序中使用到了 Kafka 消息,因此我们在 TKE 集群中部署一个简单的 Kafka 实例:

cd method-level-tracing-with-istio
kubectl apply -f k8s/kafka.yaml

部署 demo 应用

修改 Kubernetes yaml 部署文件 k8s/eshop.yaml,设置 Kafka bootstrap server,以用于 demo 程序连接到 Kafka 集群中。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: delivery
  ......
    spec:
      containers:
      - name: eshop
        image: aeraki/istio-opentracing-demo:latest
        ports:
        - containerPort: 8080
        env:
          ....
          //在这里加入 Kafka server 地址
          - name: KAFKA_BOOTSTRAP_SERVERS
            value: "kafka-service:9092"

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: kafka-consumer
  ......
    spec:
      containers:
      - name: kafka-consumer
        image: aeraki/istio-opentracing-demo-kafka-consumer:latest
        env:
          ....
          //在这里加入 Kafka server 地址
          - name: KAFKA_BOOTSTRAP_SERVERS
            value: "kafka-service:9092"

然后部署应用程序,相关的镜像可以直接从 dockerhub 下载,也可以通过源码编译生成。

kubectl apply -f k8s/eshop.yaml

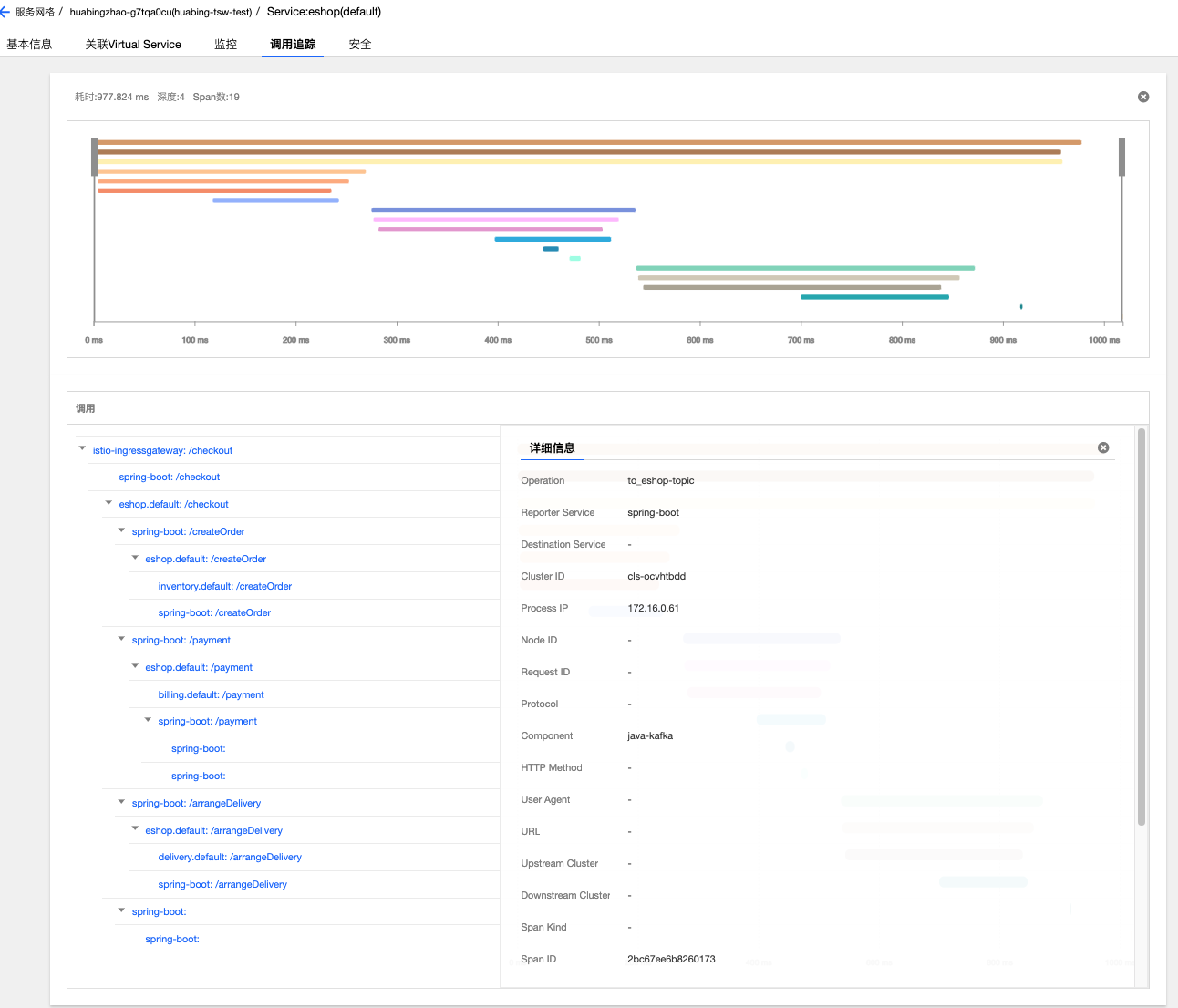

在浏览器中打开地址:http://${INGRESS_EXTERNAL_IP}/checkout ,以触发调用 eshop 示例程序的 REST 接口。然后打开 TCM 的界面查看生成的分布式调用跟踪信息。  &lsquo;Screen Shot 2021-04-01 at 2.43.06 PM.png&rsquo;

从图中可以看到,在调用链中增加了两个 Span,分布对应于Kafka消息发送和接收的两个操作。由于Kafka消息的处理是异步的,消息发送端不直接依赖接收端的处理。根据 OpenTracing 对引用关系的定义,From_eshop_topic Span 对 To_eshop_topic Span 的引用关系是 FOLLOWS_FROM 而不是 CHILD_OF 关系。

将调用跟踪上下文从Kafka传递到REST服务

现在 eshop 代码中已经加入了 REST 和 Kafka 的 OpenTracing Instrumentation,可以在进行 REST 调用和发送 Kafka 消息时生成调用跟踪信息。但如果需要从 Kafka 的消息消费者的处理方法中调用一个 REST 接口呢?

我们会发现在 eshop 示例程序中,缺省生成的调用链里面并不会把 Kafka 消费者的 Span 和其发起的调用 notification 服务的 REST 请求的 Span 关联在同一个 Trace 中。

要分析导致该问题的原因,我们首先需要了解“Active Span”的概念。在 OpenTracing 中,一个线程可以有一个 Active Span,该 Active Span 代表了目前该线程正在执行的工作。在调用 Tracer.buildSpan() 方法创建新的 Span 时,如果 Tracer 目前存在一个 Active Span,则会将该 Active Span 缺省作为新创建的 Span 的 Parent Span。

Tracer.buildSpan 方法的说明如下:

Tracer.SpanBuilder buildSpan(String operationName)
Return a new SpanBuilder for a Span with the given `operationName`.
You can override the operationName later via BaseSpan.setOperationName(String).

A contrived example:


   Tracer tracer = ...

   // Note: if there is a `tracer.activeSpan()`, it will be used as the target of an implicit CHILD_OF
   // Reference for "workSpan" when `startActive()` is invoked.
   // 如果存在 active span,则其创建的新 Span 会隐式地创建一个 CHILD_OF 引用到该 active span
   try (ActiveSpan workSpan = tracer.buildSpan("DoWork").startActive()) {
       workSpan.setTag("...", "...");
       // etc, etc
   }

   // 也可以通过 asChildOf 方法指定新创建的 Span 的 Parent Span
   // It's also possible to create Spans manually, bypassing the ActiveSpanSource activation.
   Span http = tracer.buildSpan("HandleHTTPRequest")
                     .asChildOf(rpcSpanContext)  // an explicit parent
                     .withTag("user_agent", req.UserAgent)
                     .withTag("lucky_number", 42)
                     .startManual();

分析 Kafka OpenTracing Instrumentation 的代码,会发现 TracingConsumerInterceptor 在调用 Kafka 消费者的处理方法之前已经把消费者的 Span 结束了,因此发起 REST 调用时 tracer 没有 active span,不会将 Kafka 消费者的 Span 作为后面 REST 调用的 parent span。

public static <K, V> void buildAndFinishChildSpan(ConsumerRecord<K, V> record, Tracer tracer,
      BiFunction<String, ConsumerRecord, String> consumerSpanNameProvider) {
    SpanContext parentContext = TracingKafkaUtils.extractSpanContext(record.headers(), tracer);

    String consumerOper =
        FROM_PREFIX + record.topic(); // <====== It provides better readability in the UI
    Tracer.SpanBuilder spanBuilder = tracer
        .buildSpan(consumerSpanNameProvider.apply(consumerOper, record))
        .withTag(Tags.SPAN_KIND.getKey(), Tags.SPAN_KIND_CONSUMER);

    if (parentContext != null) {
      spanBuilder.addReference(References.FOLLOWS_FROM, parentContext);
    }

    Span span = spanBuilder.start();
    SpanDecorator.onResponse(record, span);

    //在调用消费者的处理方法之前,该 Span 已经被结束。
    span.finish();

    // Inject created span context into record headers for extraction by client to continue span chain
    //这个 Span 被放到了 Kafka 消息的 header 中
    TracingKafkaUtils.inject(span.context(), record.headers(), tracer);
  }

此时 TracingConsumerInterceptor 已经将 Kafka 消费者的 Span 放到了 Kafka 消息的 header 中,因此从 Kafka 消息头中取出该 Span,显示地将 Kafka 消费者的 Span 作为 REST 调用的 Parent Span 即可。

为MessageConsumer.java使用的RestTemplate设置一个TracingKafka2RestTemplateInterceptor。

@KafkaListener(topics = "eshop-topic")
public void receiveMessage(ConsumerRecord<String, String> record) {
    restTemplate
            .setInterceptors(Collections.singletonList(new TracingKafka2RestTemplateInterceptor(record.headers())));
    restTemplate.getForEntity("http://notification:8080/sendEmail", String.class);
}

TracingKafka2RestTemplateInterceptor 是基于 Spring OpenTracing Instrumentation 的 TracingRestTemplateInterceptor 修改的,将从 Kafka header 中取出的 Span 设置为出向请求的 Span 的 Parent Span。

@Override
public ClientHttpResponse intercept(HttpRequest httpRequest, byte[] body, ClientHttpRequestExecution xecution)
        throws IOException {
    ClientHttpResponse httpResponse;
    SpanContext parentSpanContext = TracingKafkaUtils.extractSpanContext(headers, tracer);
    Span span = tracer.buildSpan(httpRequest.getMethod().toString()).asChildOf(parentSpanContext)
            .withTag(Tags.SPAN_KIND.getKey(), Tags.SPAN_KIND_CLIENT).start();
    ......
}

在浏览器中打开地址:http://${INGRESS_EXTERNAL_IP}/checkout ,以触发调用 eshop 示例程序的 REST 接口。然后打开 TCM 的界面查看生成的分布式调用跟踪信息。  &lsquo;WeChatWorkScreenshot_487c2202-4960-48be-b6f6-33fbec457cf8 copy.png&rsquo;

从上图可以看到,调用链中出现了 Kafka 消费者调用 notification 服务的 sendEmail REST 接口的 Span。从图中可以看到,由于调用链经过了 Kafka 消息,sendEmail Span 的时间没有包含在 checkout Span 中。

总结

Istio 服务网格通过分布式调用跟踪来提高微服务应用的可见性,这需要在应用程序中通过 HTTP header 传递调用跟踪的上下文。对于 JAVA 应用程序,我们可以使用 OpenTracing Instrumentation 来代替应用编码传递分布式跟踪的相关 http header,以减少对业务代码的影响;我们还可以将方法级的调用跟踪和 Kafka 消息的调用跟踪加入到 Istio 生成的调用跟踪链中,以为应用程序的故障定位提供更为丰富详细的调用跟踪信息。

参考资料

  1. 本文中 eshop 示例程序的源代码
