Redis 是一种高性能的键值数据库,支持丰富的数据结构和操作,包括字符串、哈希、列表、集合、有序集合等。由于其强大的能力,Redis 被广泛应用于缓存、会话存储、消息代理等场景中。
Aeraki Mesh 提供了对 Redis 的完善的流量管理能力,可以实现客户端无感知的 Redis Cluster 数据分片,支持按 key 将客户端请求路由到不同的 Redis 服务,还提供了读写分离,流量镜像,故障注入等能力。本文将使用 Aeraki Mesh 自带的 Demo 来演示如何使用 Aeraki Mesh 来对 Redis 进行流量管理。

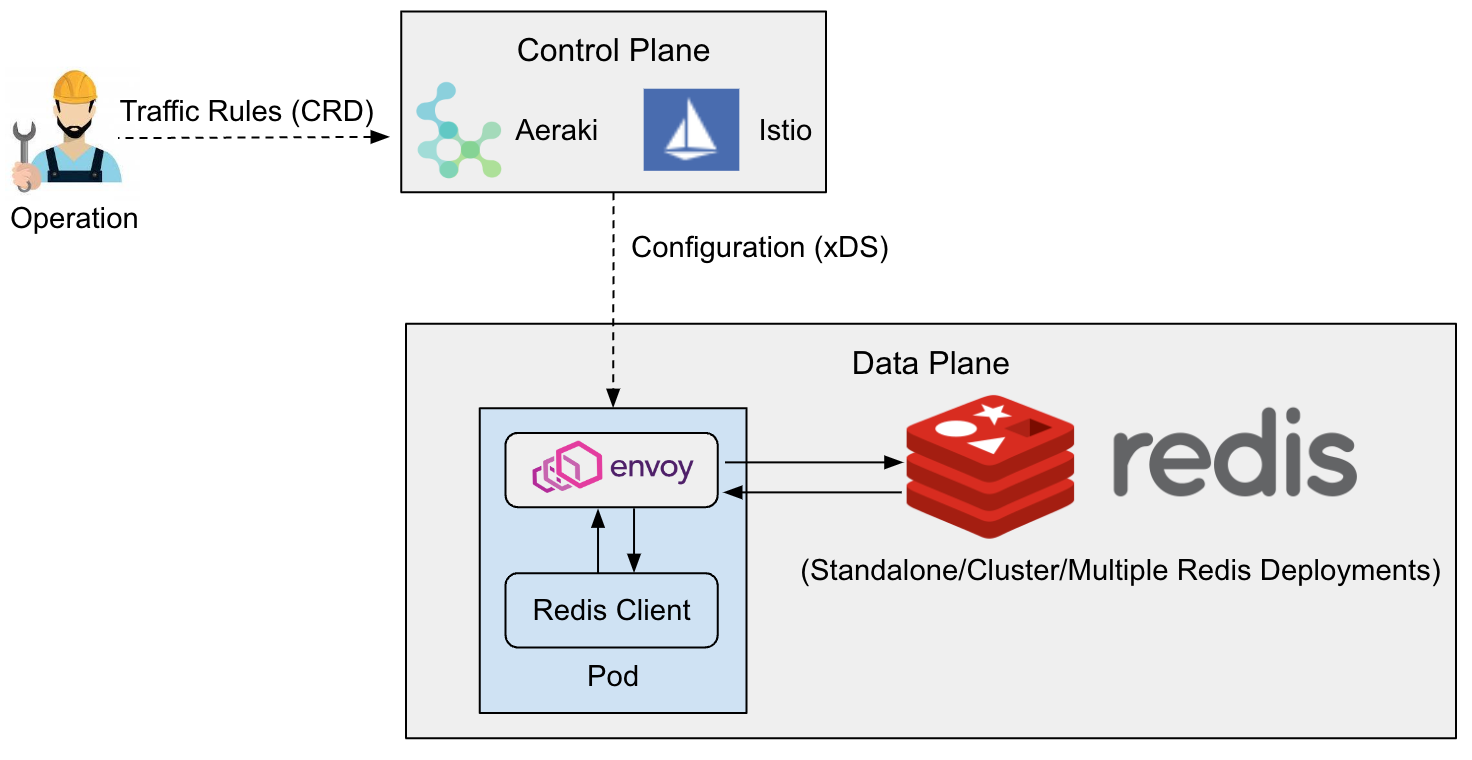

系统架构
Aeraki 和 Istio 工作在控制面,数据面则由 Envoy sidecar 组成。Aeraki 在控制面提供了 RedisService 和 RedisDestination 两个用户友好的 Kubernetes CRD 来作为面向运维的操作接口,并将用户配置的流量规则转换为数据面配置,通过 xDS 下发到 Envoy Sidecar。Envoy Sidecar 拦截客户端的 Redis 访问请求,并根据控制面下发的配置提供相关的流量管理能力。
安装示例程序
首先从 github 下载 Aeraki Mesh 的源码。
git clone https://github.com/aeraki-mesh/aeraki.git
安装 Istio 和 Aeraki。Aeraki 是基于 Istio 的,所以需要先安装 Istio。Aeraki 的安装脚本会自动安装 Istio,所以只需要执行 Aeraki 的安装脚本即可。
make demo
在 Aerkai 代码目录下执行 redis demo 的安装脚本,该脚本会创建一个 redis namespace,并在其中部署 redis demo 应用。
./demo/redis/install.sh
demo 应用中包含一个 6 节点的 redis cluster(statefulset),一个单机模式的 redis,和一个 redis 客户端。后面我们将使用该 demo 来演示 Aeraki Mesh 对 Redis 的流量管理相关功能。
kubectl -n redis get pod
NAME READY STATUS RESTARTS AGE
redis-client-644c965f48-dvjc7 2/2 Running 0 2m17s
redis-cluster-0 1/1 Running 0 2m17s
redis-cluster-1 1/1 Running 0 2m15s
redis-cluster-2 1/1 Running 0 2m13s
redis-cluster-3 1/1 Running 0 2m12s
redis-cluster-4 1/1 Running 0 2m11s
redis-cluster-5 1/1 Running 0 2m10s
redis-single-ccbb984dc-qz22v 1/1 Running 0 2m17s
设置 Redis 访问密码
为 Redis 服务设置访问密码
demo 中部署的 redis-single 服务设置了访问密码,此时如果通过客户端去访问该服务,redis 服务器会提示需要用户认证,拒绝访问请求。
kubectl exec -it `kubectl get pod -l app=redis-client -n redis -o jsonpath="{.items[0].metadata.name}"` -c redis-client -n redis -- redis-cli -h redis-single
redis-single:6379> set a a
(error) NOAUTH Authentication required.
在未使用 Aeraki Mesh 对 Redis 进行流量管理时,客户端代码需要从配置中得知其运行环境中访问的 Redis 服务是否需要进行认证,以及认证的用户名和密码。然后根据配置和 Redis 服务器进行认证,这增加了客户端代码及配置管理的复杂度。
通过采用 Aeraki Mesh 的 RdisDestination ,可以设置访问 Redis 的密码,由 Sidecar Proxy 来替客户端和 Redis 服务器进行认证。这样 Redis Client 就无需再关注 Redis 服务的密码信息。
kubectl apply -f- <<EOF
apiVersion: v1
kind: Secret
metadata:
name: redis-service-secret
namespace: redis
type: Opaque
data:
password: dGVzdHJlZGlzCg==
---
apiVersion: redis.aeraki.io/v1alpha1
kind: RedisDestination
metadata:
name: redis-single
namespace: redis
spec:
host: redis-single.redis.svc.cluster.local
trafficPolicy:
connectionPool:
redis:
auth:
secret:
name: redis-service-secret
EOF
此时再通过客户端访问 redis-single 服务,就可以正常访问了。
kubectl exec -it `kubectl get pod -l app=redis-client -n redis -o jsonpath="{.items[0].metadata.name}"` -c redis-client -n redis -- redis-cli -h redis-single
redis-single:6379> set foo bar
OK
为客户端设置独立的访问密码
在某些情况下,我们可能希望客户端使用的访问密码与 Redis 服务的真实密码不同。这样会带来一些好处,比如可以在不影响客户端的情况下更换 Redis 服务密码。这样也减少了 Redis 服务密码暴露的风险。通过配置 RedisService ,我们可以单独设置客户端的访问密码。
kubectl apply -f- <<EOF
apiVersion: redis.aeraki.io/v1alpha1
kind: RedisService
metadata:
name: redis-single
namespace: redis
spec:
host:
- redis-single.redis.svc.cluster.local
settings:
auth:
plain:
password: testredis123!
EOF
此时访问 redis-single 服务,需要使用 RedisService 中设置的新密码。
kubectl exec -it `kubectl get pod -l app=redis-client -n redis -o jsonpath="{.items[0].metadata.name}"` -c redis-client -n redis -- redis-cli -h redis-single
redis-single:6379> AUTH testredis
(error) ERR invalid password
redis-single:6379> AUTH testredis123!
OK
redis-single:6379> get foo
"bar"
备注:RedisDestination 和 RedisService 中的 auth 字段均支持两种密钥获取的途径:secret 与 plain。secret 代表所需要的用户名、密码信息存在于 Kubernetes secret 资源中。在这种情况下,默认将使用所引用 secret 中定义的 username 的值作为 auth 使用的用户名,password 或 token 作为 auth 时使用的密码。如果使用了 secret 中不同的字段来进行认证,我们通过配置 passwordField 和 usernameField 来指定认证使用的密码和用户名字段。
屏蔽 Redis 的部署模式差异
Redis 可以部署为单机模式或者 Cluster 模式。Cluster 模式相对于单机模式有以下优点:
- 支持水平扩展,可以通过增加节点数量可提高集群的性能和容量。
- 支持自动分区,可以将数据分散到不同的节点上,提高负载均衡和可用性。
- 具备一定的容错能力,即使某个节点宕机或网络出现问题,也可以自动进行故障转移和恢复。
Redis 要求分别采用不同的 client API 访问单机模式和 Cluster 模式。通过采用 Aeraki Mesh 的 Redis 流量管理功能,我们可以在不修改客户端代码的前提下切换后端的 Redis 部署模式,从而降低了应用开发的复杂度。
比如我们可能在测试集群使用一个小型的单实例 Redis ,而在生产环境使用一个包含多个实例的 Redis Cluster。通过 Aeraki Mesh,我们无需修改应用的代码/配置就可以将应用对接到不同环境的 Redis 服务上,从而尽可能的保证了 12-Factor 应用中的开发,预发布,线上环境的一致性,实现应用的持续部署。
Demo 中部署的 Redis Cluster 由 6 台 Redis 服务器组成,Cluster 中有三个分片(Shard),每个分片中有一个 Master 节点,一个 Slave 节点。我们可以通过下面的命令来查看该 Redis Cluster 的拓扑结构:
kubectl exec -it redis-cluster-0 -c redis -n redis -- redis-cli cluster shards

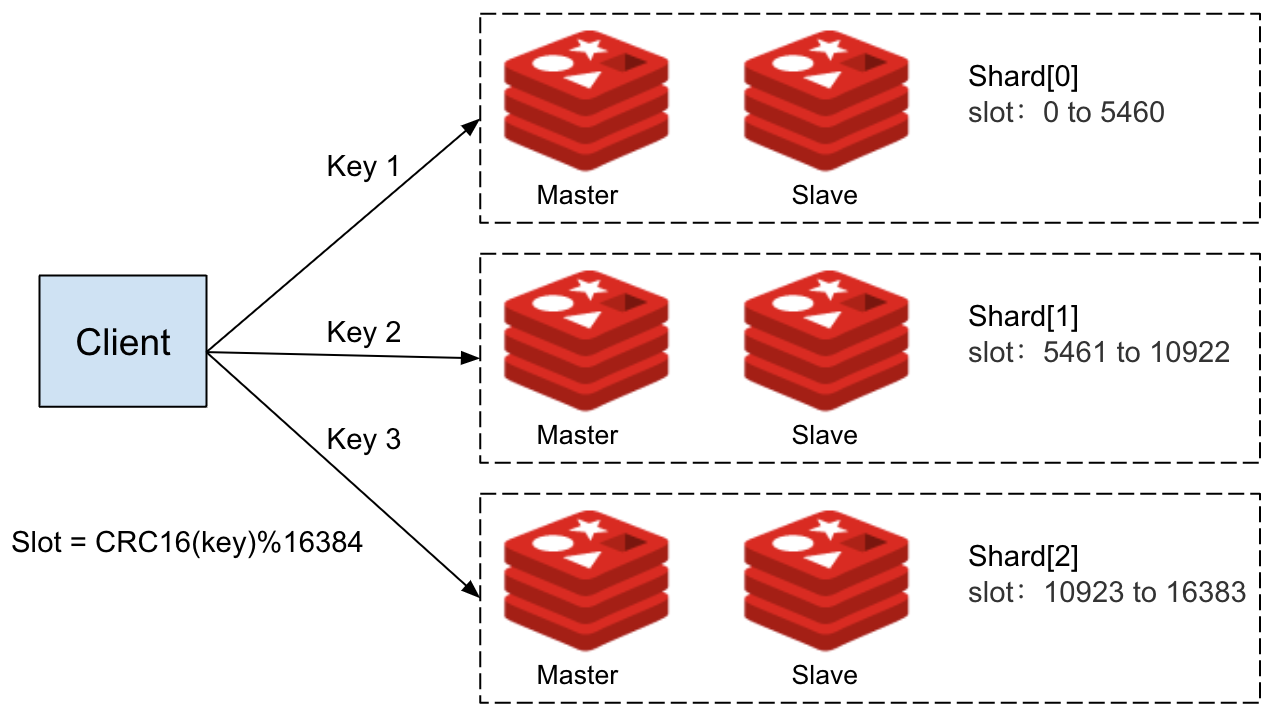

该 Redis Cluster 的拓扑结构如下图所示。从图中可以看到,该 Cluster 有三个分片(Shard)每个 Shard 负责一个范围的槽位(Slot),Shard 0 负责处理 Slot 0 到 5460,Shard 1 负责处理 Slot 5461 到 10922,Shard 2 负责处理 10923 到 16383。每个 Key 对应的 Slot 是固定的,其计算方式为 CRC16(key) mod 16384
。
当我们向 Redis Cluster 中写入或者读取数据时,要求客户端根据算法 CRC16(key) mod 16384
计算出数据所属的 Slot,然后将数据发送到对应 Shard 中的节点上。
当我们尝试通过 Redis 客户端访问 demo 中部署的 Redis cluster,会出现下面的访问错误:
kubectl exec -it `kubectl get pod -l app=redis-client -n redis -o jsonpath="{.items[0].metadata.name}"` -c redis-client -n redis -- redis-cli -h redis-cluster
redis-cluster:6379> set foo bar
(error) MOVED 15495 10.244.0.23:6379
这是因为 Redis 客户端采用了普通模式的 API。客户端将请求发送到 redis-cluster 服务,然后该请求被随机分发到该服务后端的一个 Redis 节点上。如果该节点不是请求的 key 根据算法算出的 Slot 所在的分片,那么该节点会返回一个 MOVED 错误,告诉客户端应该访问哪个节点。客户端会根据该错误,重新发送请求到正确的节点。但是,由于客户端采用的是普通模式的 API,因此客户端无法解析该错误,也就无法重新发送请求。因此,客户端会一直报错。
通过配置 RdisDestination 中的模式为 CLUSTER,Aeraki Mesh 可以为我们屏蔽 Cluster 模式和独立模式的差异。
kubectl apply -f- <<EOF
apiVersion: redis.aeraki.io/v1alpha1
kind: RedisDestination
metadata:
name: external-redis
namespace: redis
spec:
host: external-redis.redis.svc.cluster.local
trafficPolicy:
connectionPool:
redis:
mode: CLUSTER
EOF
此时我们就可以像访问一个独立 Redis 节点一样访问 redis-cluster 服务了。
kubectl exec -it `kubectl get pod -l app=redis-client -n redis -o jsonpath="{.items[0].metadata.name}"` -c redis-client -n redis -- redis-cli -h redis-cluster
redis-cluster:6379> set foo bar
OK
采用该方法,我们可以在开发和生产环境中无缝切换,而无需修改应用代码。我们也可以在应用业务规模逐渐扩张,单一 Redis 节点压力过大时,将系统中的 Redis 从单节点无缝迁移到集群模式。
在集群模式下,不同 key 的数据被缓存在不同的数据分片中,我们可以增加分片中 Replica 节点的数量来对一个分片进行扩容,也可以增加分片个数来对整个集群进行扩展,以应对由于业务不断扩展而增加的数据压力。Aeraki Mesh 通过配置 Envoy 代理了 Redis 的流量,整个迁移和扩容过程对客户端完全透明,不会影响到线上业务的正常运行。
Redis 流量路由
采用 RedisService ,我们可以根据请求 key 的前缀将流量路由到不同的 Redis 服务上。
例如下面的 RedisService 将以 cluster
开头的 key 路由到 redis-cluster 服务,其它 key 路由到 redis-single 服务。
kubectl apply -f- <<EOF
apiVersion: redis.aeraki.io/v1alpha1
kind: RedisService
metadata:
name: redis-cluster
namespace: redis
spec:
host:
- redis-cluster.redis.svc.cluster.local
redis:
- match:
key:
prefix: cluster
route:
host: redis-cluster.redis.svc.cluster.local
- route:
host: redis-single.redis.svc.cluster.local
EOF
此时通过客户端访问 redis-cluster 服务,分别设置 test-route
和 cluster-test-route
两个 key 的值。然后这两个 key 的值也可以通过 get 命令获取到。
kubectl exec -it `kubectl get pod -l app=redis-client -n redis -o jsonpath="{.items[0].metadata.name}"` -c redis-client -n redis -- redis-cli -h redis-cluster
redis-cluster:6379> set test-route "this key goes to redis-single"
OK
redis-cluster:6379> set cluster-test-route "this key goes to redis-cluster"
OK
redis-cluster:6379> get test-route
"this key goes to redis-single"
redis-cluster:6379> get cluster-test-route
"this key goes to redis-cluster
再通过客户端访问 redis-single 服务,可以看到 redis-single 服务中只有 test-route
这个 key,而 cluster-test-route
这个 key 的值为 nil。这说明 test-route
被路由到 redis-single 服务,而 cluster-test-route
被路由到 redis-cluster 服务。
kubectl exec -it `kubectl get pod -l app=redis-client -n redis -o jsonpath="{.items[0].metadata.name}"` -c redis-client -n redis -- redis-cli -h redis-single
redis-single:6379> AUTH testredis123!
OK
redis-single:6379> get test-route
"this key goes to redis-single"
redis-single:6379> get cluster-test-route
(nil)
Redis 读写分离
在 Redis Cluster 中有多个分片(Shard),每个 Redis 分片中,通常有一个 Master 节点,一到多个 Slave(Replica)节点。Master 节点负责写操作,并将数据变化同步到 Slave 节点。Slave 节点作为备份节点,当 Master 不可用时,Slave 可以被选举成为新的 Master。由于 Slave 中保存了和 Master 中相同的数据,因此也可以响应客户端的读操作。
Aeraki Mesh 支持通过 RedisService 来为 Redis 设置不同的读策略:
- MASTER: 缺省的读模式。只从 Master 节点读取数据,当客户端要求数据强一致性时需要采用该模式。该模式对 Master 压力较大,在同一个分片内无法采用多个节点对读操作进行负载分担。
- PREFER_MASTER: 优先从 Master 节点读取数据,当 Master 节点不可用时,从 Replica 节点读取。
- REPLICA: 只从 Replica 节点读取数据,由于 Master 到 Replica 的数据复制过程是异步执行的,采用该方式有可能读取到过期的数据,因此适用于客户端对数据一致性要求不高的场景。该模式下可以采用多个 Replica 节点来分担来自客户端的读负载。
- PREFER_REPLICA: 优先从 Replica 节点读取数据,当 Replica 节点不可用时,从 Master 节点读取。
- ANY: 从任意节点读取数据。
如果客户端对缓存数据不要求强一致性,我们可以把读模式设置为 REPLICA。在该模式下,Master 节点只处理写操作,Slave 节点处理读操作,减少了 Master 节点的工作压力。随着业务的扩展,我们还可以在分片中增加更多的 Replica,以对读操作进行负载分担。
kubectl apply -f- <<EOF
apiVersion: redis.aeraki.io/v1alpha1
kind: RedisService
metadata:
name: redis-cluster
namespace: redis
spec:
host:
- redis-cluster.redis.svc.cluster.local
settings:
readPolicy: REPLICA
redis:
- route:
host: redis-cluster.redis.svc.cluster.local
EOF
流量镜像
采用 RedisService ,我们可以将发送到 Redis 服务的请求同时发送一份到另一个 Redis 服务上。客户端只会收到来自主 Redis 服务的响应,而镜像 Redis 服务的响应会被丢弃。我们可以设置镜像流量的百分比,例如将 50% 的流量镜像到另一个 Redis 服务上。
例如下面的 RedisService 将所有发送到 redis-cluster 服务的请求同时发送到 redis-single 服务。
kubectl apply -f- <<EOF
apiVersion: redis.aeraki.io/v1alpha1
kind: RedisService
metadata:
name: redis-cluster
namespace: redis
spec:
host:
- redis-cluster.redis.svc.cluster.local
redis:
- route:
host: redis-cluster.redis.svc.cluster.local
mirror:
- route:
host: redis-single.redis.svc.cluster.local
percentage:
value: 100
EOF
此时通过客户端访问 redis-cluster 服务,设置 test-traffic-mirroring
key 的值。
kubectl exec -it `kubectl get pod -l app=redis-client -n redis -o jsonpath="{.items[0].metadata.name}"` -c redis-client -n redis -- redis-cli -h redis-cluster
redis-cluster:6379> set test-traffic-mirroring "this key goes to both redis-cluster and redis-single"
OK
redis-cluster:6379> get test-traffic-mirroring
"this key goes to both redis-cluster and redis-single"
再通过客户端访问 redis-single 服务,可以看到 redis-single 服务中也有 test-traffic-mirroring
这个 key,说明客户端发送给 redis-cluster 的请求被同时发送到了 redis-single。
kubectl exec -it `kubectl get pod -l app=redis-client -n redis -o jsonpath="{.items[0].metadata.name}"` -c redis-client -n redis -- redis-cli -h redis-single
redis-single:6379> AUTH testredis123!
OK
redis-single:6379> get test-traffic-mirroring
"this key goes to both redis-cluster and redis-single"
故障注入
采用 RedisService ,我们可以为 Redis 服务注入故障,该功能可以用于混沌测试等场景,以检验系统是否对于 Redis 故障进行了恰当的容错处理。
RedisService 支持配置两种类型的故障,分别是:
- 延迟(DELAY):延迟是时间故障。它们模拟增加的网络延迟或一个由于超过负载而反应迟缓的 Redis 服务。
- 错误(ERROR):错误是请求错误。它们模拟异常情况下的 Redis 服务。
例如,以下配置会使百分之五十的 GET 命令直接返回错误。
kubectl apply -f- <<EOF
apiVersion: redis.aeraki.io/v1alpha1
kind: RedisService
metadata:
name: redis-cluster
namespace: redis
spec:
host:
- redis-cluster.redis.svc.cluster.local
redis:
- route:
host: redis-cluster.redis.svc.cluster.local
faults:
- type: ERROR
percentage:
value: 50
commands:
- GET
EOF
此时通过客户端访问 redis-cluster 服务,会有一半的 GET 命令返回 Fault Injected: Error
错误信息。
kubectl exec -it `kubectl get pod -l app=redis-client -n redis -o jsonpath="{.items[0].metadata.name}"` -c redis-client -n redis -- redis-cli -h redis-cluster
redis-cluster:6379> get a
(error) Fault Injected: Error
redis-cluster:6379> get a
"a"
连接集群外 Redis 服务
Demo 中的 Redis 是部署在 Kubernetes 集群中的,但其实我们也可以通过 Aeraki Mesh 连接集群外的 Redis 服务。我们可以在 Kubernetes 集群中创建一个 无选择器服务,然后创建一个该服务对应的 EndpointSlice 来指定外部 Redis 的地址。然后就可以像集群内服务一样使用 RedisService 和 Redis Destination 来对该服务进行流量管理了。
kubectl apply -f- <<EOF
apiVersion: v1
kind: Service
metadata:
name: external-redis
namespace: redis
spec:
ports:
- name: tcp-redis
protocol: TCP
port: 6379
targetPort: 6379
---
apiVersion: discovery.k8s.io/v1
kind: EndpointSlice
metadata:
name: external-redis
namespace: redis
labels:
kubernetes.io/service-name: external-redis
addressType: IPv4
ports:
- name: tcp-redis
port: 6379
protocol: TCP
endpoints:
- addresses:
- 10.244.0.26 # 集群外 Redis 实例的地址,比如云厂商提供的 Redis 服务。
EOF
小结
本文介绍了如何使用 Aeraki Mesh 来对 Redis 进行流量治理,包括流量路由、流量镜像、故障注入等功能。目前该功能已经在 Aeraki 的最新版本中提供,欢迎大家试用并提出宝贵的意见和建议。更多 Redis 流量治理的介绍请参考 Aeraki Mesh 官网教程中的 Redis 流量管理。
