Aeraki Mesh 提供服务级别的 Metrics

Posted by 赵化冰 on Monday, February 6, 2023

在刚刚发布的最新版本 Aeraki Mesh 1.2.2 中 (对应 meta-protocol-proxy:1.2.3) ,Aeraki Mesh 提供了和 Istio 一致的服务级别指标,包括 istio_requests_total,istio_request_duration_milliseconds,istio_request_byte 和 istio_response_byte。标志着 Aeraki Mesh 为非 HTTP 协议提供的服务治理能力和 HTTP 协议完全对齐,完整覆盖了路由,调用跟踪,访问日志,服务指标等所有能力。

备注:Aeraki Mesh 之前的版本已经提供了 Metrics 能力,但之前的 Metrics 是 Envoy Cluster 级别的指标,并未提供类似 Istio 这种服务级别的指标。

Envoy Metrics 和 Istio Metrics 的区别主要是 Istio Metrics 中会带上 source 和 destination 的相关 label,例如 source_worklaod, destination_workload 等等,并且为一个服务提供了 client 和 server 两个视角的 metrics,因此数据更为丰富,可以根据 metrics 构建出服务调用的拓扑关系。

安装示例程序

如果你还没有安装示例程序,请参照快速开始安装 Aeraki,Istio 及示例程序。

安装完成后,可以看到集群中增加了下面两个 NS,这两个 NS 中分别安装了基于 MetaProtocol 实现的 Dubbo 和 Thrift 协议的示例程序。你可以选用任何一个程序进行测试。

➜  ~ kubectl get ns|grep meta
meta-dubbo        Active   16m
meta-thrift       Active   16m

在 istio-system 这个 NS 中已经安装了 Prometheus 和 Grafana,Prometheus 会从 Sidecar Proxy 中收集请求的指标度量数据。我们可以通过 Prometheus 查询这些度量指标,并通过 Grafana 的图表进行更友好的展示。

➜  ~ kubectl get deploy -n istio-system
NAME                   READY   UP-TO-DATE   AVAILABLE   AGE
aeraki                 1/1     1            1           46h
grafana                1/1     1            1           46h
istio-ingressgateway   1/1     1            1           46h
istiod                 1/1     1            1           46h
prometheus             1/1     1            1           46h

通过 Prometheus 查询请求指标

采用 istioctl dashboard prometheus 命令打开 Prometheus 界面。

istioctl dashboard prometheus

在浏览器中查询度量指标。Aeraki Mesh 为非 HTTP 协议提供了和 Istio 兼容的 metrics,包括 istio_requests_total,istio_request_duration_milliseconds,istio_request_byte 和 istio_response_byte。

查询 Dubbo 服务的 outbound request 指标:

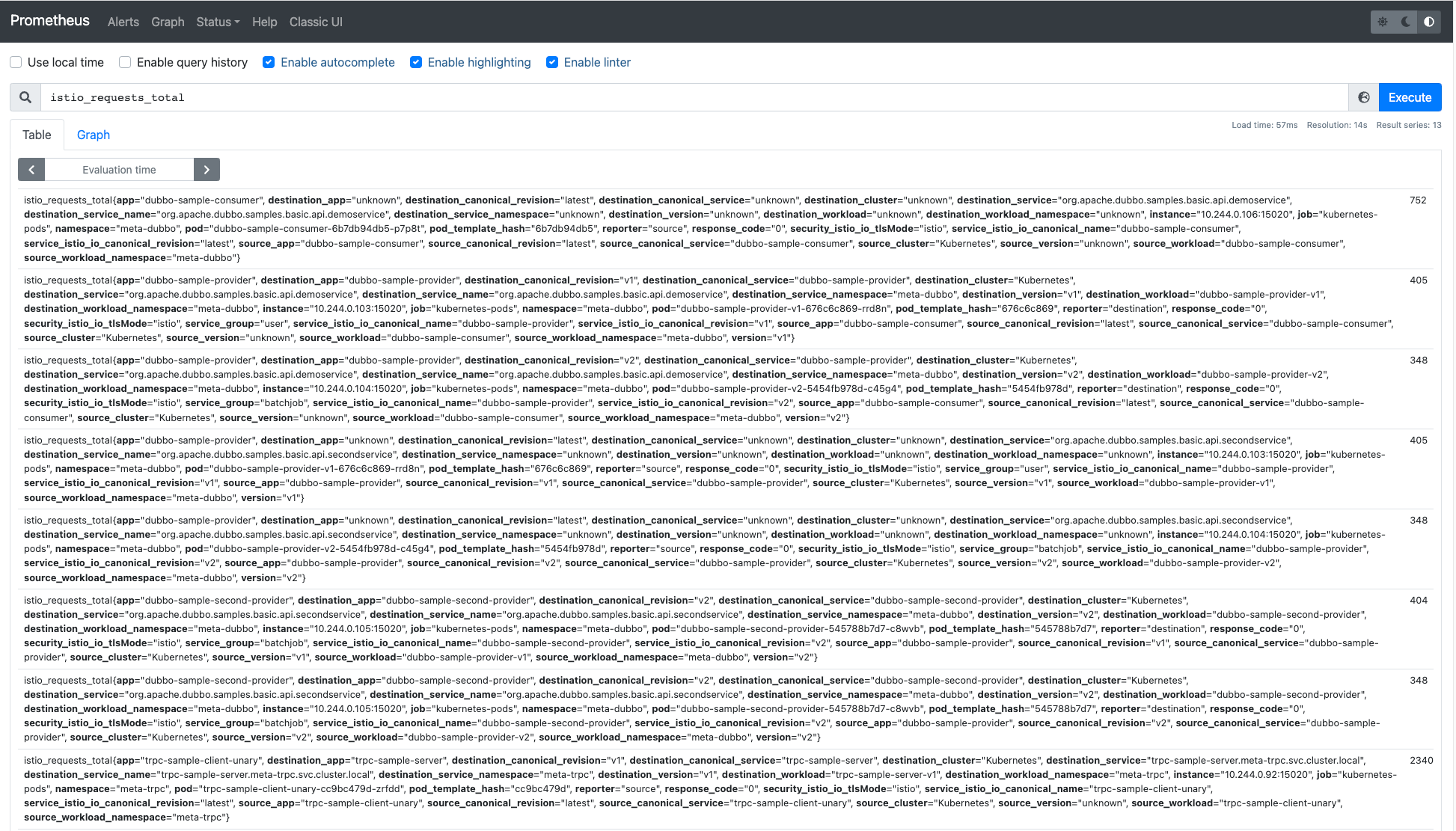

istio_requests_total 指标:

istio_request_duration_milliseconds 指标:

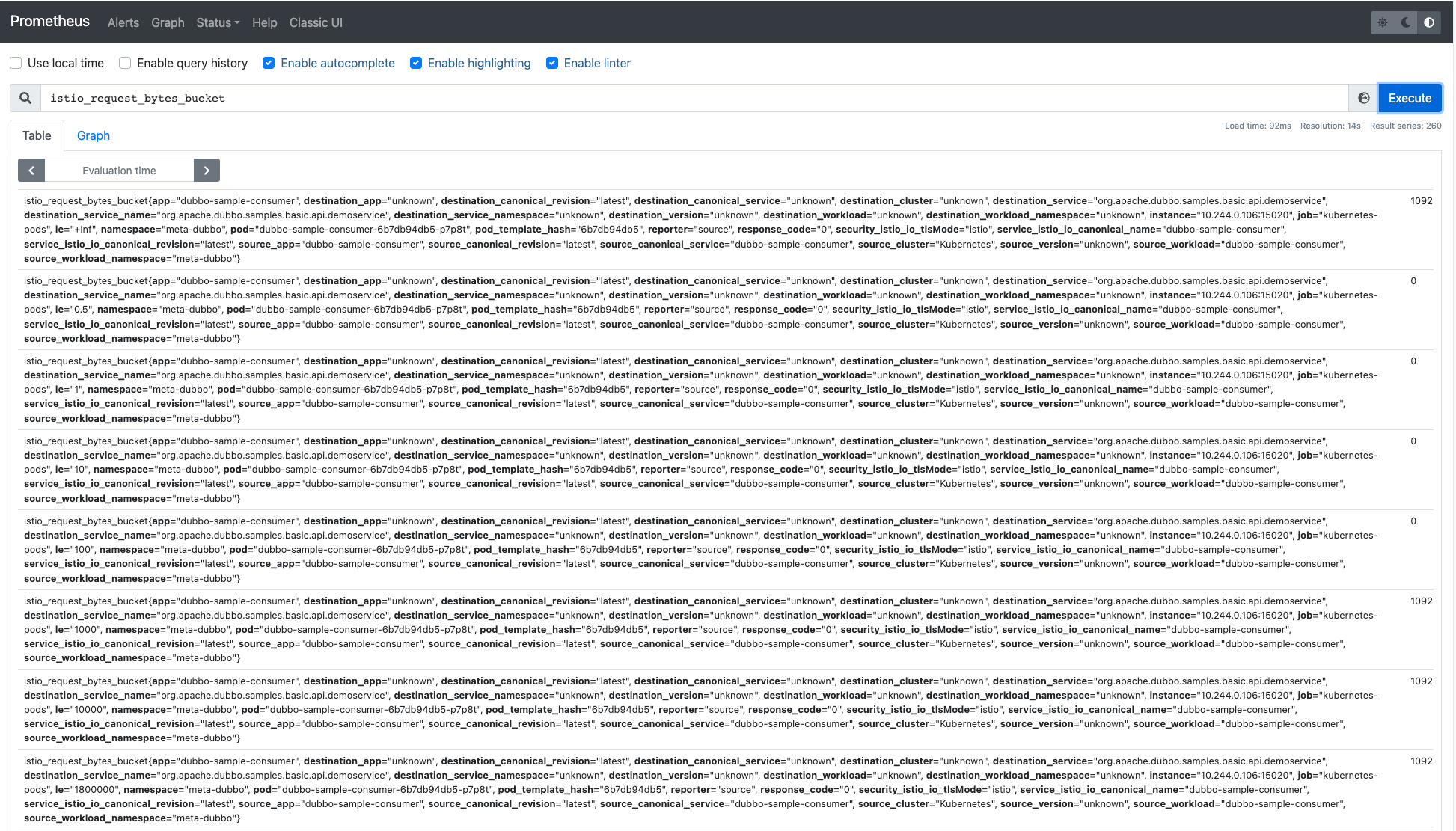

istio_request_byte 指标:

istio_response_byte 指标:

通过 Grafana 图表来呈现度量指标

采用 istioctl dashboard grafana 命令打开 Grafana 界面。

istioctl dashboard grafana

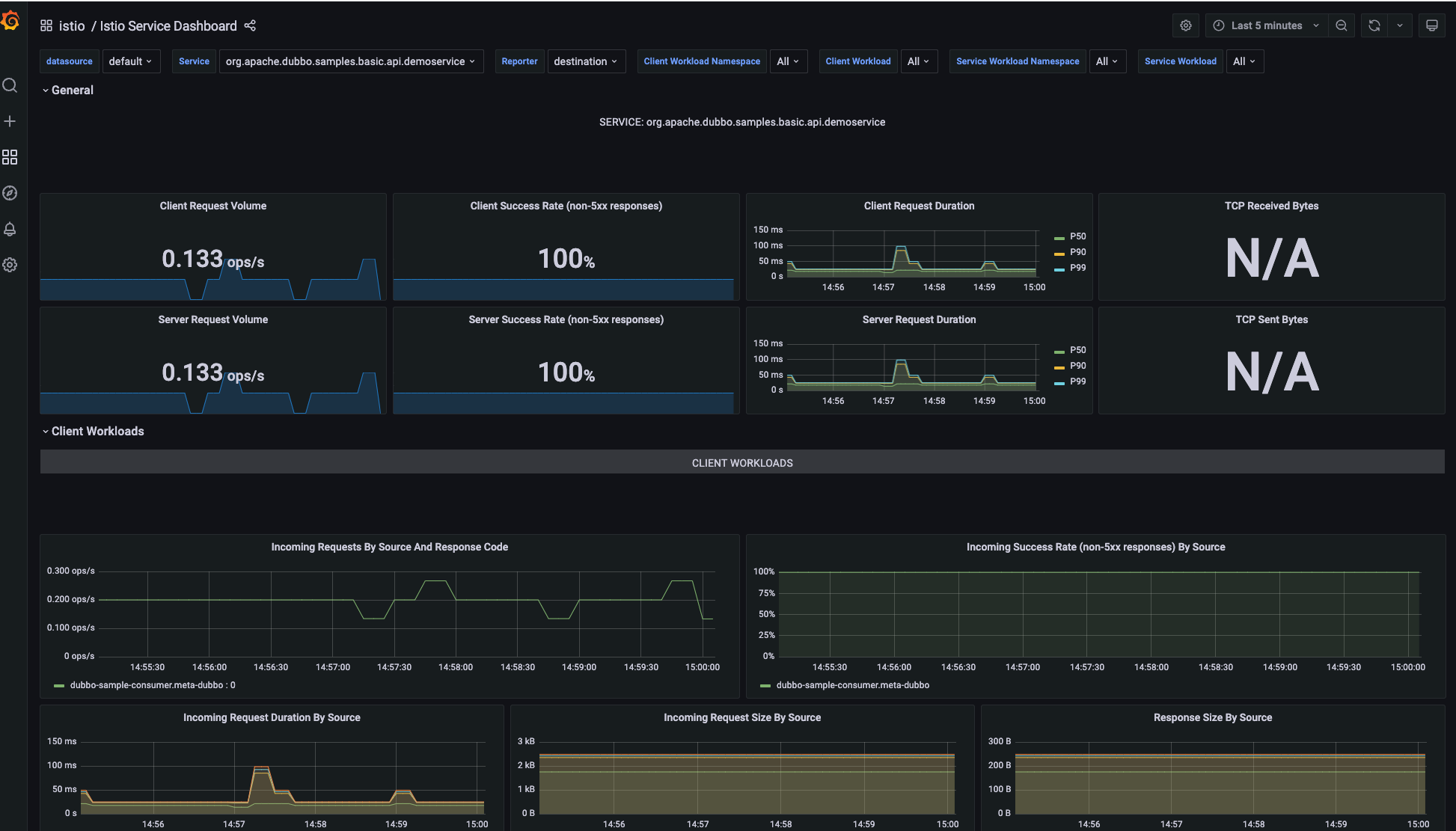

Service 视角的 Grafana 监控面板:

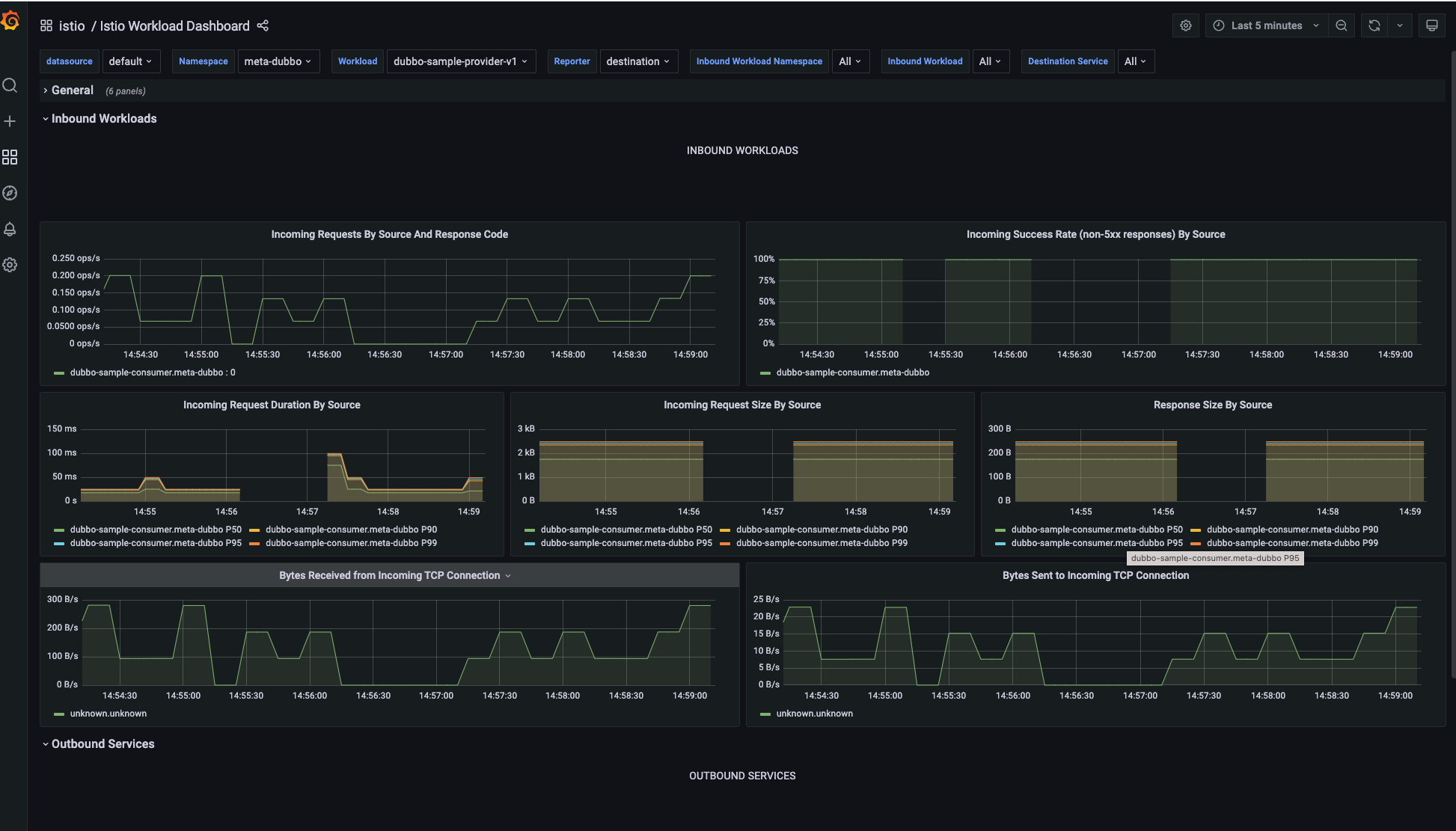

Workload 视角的 Grafana 监控面板:

Labels

Aeraki Mesh 为非 HTTP 协议生成的 Metrics 中的 Label 和 Istio 保持一致。要了解各个 Label 的具体含义,请参考 Istio 的相关文档(https://istio.io/latest/docs/reference/config/metrics/#labels)。

注意:其中 Response code 含义和 HTTP 协议有所不同。

MetaPrtocol Proxy 中 Response Code 的含义如下:

  • OK 0
  • Error 1
